　　5.2 地漏是排水管道系统中的一个重要附件，功能就是排除地面的积水，在住宅建筑中，地漏主要设在卫生间，厨房可不设置。这是由于在厨房中，地面不可能形成积水，只有少量的溅水，用抹布即可保持地面的干净。若将洗衣机设于厨房时，洗衣机的排水可采用在其旁边的排水管道上设一管径为DN32带存水弯的排水接口，采用上排水洗衣机。 “规范”第

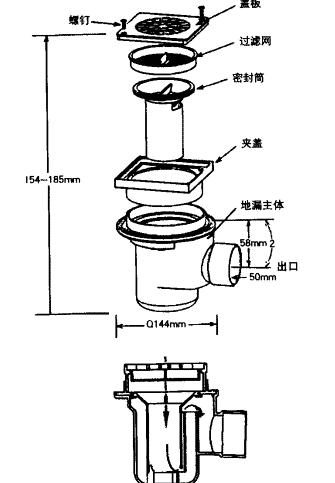

　　3.2.8A规定地漏的水封深度不得小于50mm，是依据排水管道系统内压力的波动值和水封蒸发等因素确定的。水封的深度越高，越有利于防止因管道内压力的波动对其的破坏。下面介绍一种水封度达到80mm并具有防虹吸功能的直埋地漏，适合于淋浴间的排水。如图1所示，在密封筒体上设有供气体流动的旁通槽，管道内气压发生波动时，使进人地漏内的气体由旁通槽通过，保证地漏内的水封不被负压破坏。密封筒的高度又保证80mm水封的存在。

　　6 结束语

　　住宅建筑的排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命安全、身心健康，应引起设计人员高度重视。正确的选择系统的形式、节水且噪音低的卫生设备、全适的管材及附件，满足人们对居室内环境的要求。

　　参考文献： 1 GBJl5—88《建筑给水排水设计规范》1997版 2 赵锂住宅建筑给水排水设计。给水排水，2000 V01.26 No.7 44—47 3 王继明屋面雨水系统研究的回顾。给水排水，2003 V01.29 No.1 57—61
