给排水系统用阀门的检验和试验
1、概述
阀门产品是用于管道中控制流体的元件，起到导流、截流、调节、防止倒流和分流等作用。给排水系统用的阀门按用途和作用分类，主要有截断阀类（主要用于截断或接通介质，如闸阀、截止阀、蝶阀、球阀和旋塞阀等），调节阀类（主要用于调节介质的流量和压力等，如调节阀、节流阀和减压阀等），止回阀类（用于阻止介质倒流，如各种结构的止回阀）和排气阀类（用于自动排出管道内空气，如单口排气阀和双口排气阀等）。每台阀门产品在出厂前都须进行检验，有些阀门还需进行型式试验，以验证其所有的性能或功能是否满足标准或使用的要求。
2、检验和试验项目

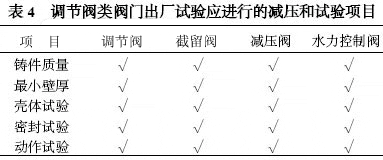

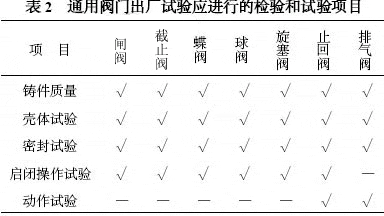

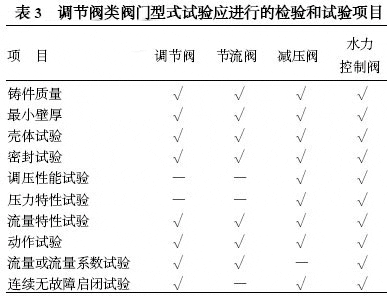

通用阀门型式试验和出厂试验应进行的检验和试验项目见表1和表2，调节阀类阀门型式试验及出厂试验应进行的检验和试验项目见表3 和表4.
注：①< 表示需做检验或试验的项目。
②阀门有上密封结构的，需做上密封试验。
注：①< 表示需做检验或试验的项目。
②阀门有上密封结构的，需做上密封试验。
3、阀门制造和检验试验标准
给排水系统阀门的制造和检验标准见表5.
表5 阀门制造和检验标准
标准号 标准名称
国内相关标准
GB/T 1222021980 通用阀门 标志
GB/T 1222121989 法兰连接金属阀门 结构长度
GB/T 1222221989 多回转阀门驱动装置的连接
GB/T 1222521989 通用阀门 铜合金铸件技术条件
GB/T 1222621989 通用阀门 灰铸铁件技术条件
GB/T 1222721989 通用阀门 球墨铸铁件技术条件
GB/T 1222921989 通用阀门 碳素钢铸件技术条件
GB/T 1223021989 通用阀门 奥氏体钢铸件技术条件
GB/T 1223221989 通用阀门 法兰连接铁制闸阀
GB/T 1223321989 通用阀门 铁制截止阀与升降式止回阀
GB/T 1223421989 通用阀门 法兰和对焊连接钢制闸阀
GB/T 1223521989 通用阀门 法兰连接钢制截止阀和升降式止回阀
GB/T 1223621989 通用阀门 钢制旋启式止回阀
GB/T 1223721989 通用阀门 法兰和对焊连接钢制球阀
GB/T 1223821989 通用阀门 法兰和对夹连接蝶阀
GB/T 1224321989 弹簧直接载荷安全阀
GB/T 1224421989 减压阀 一般要求
GB/T 1393221992 通用阀门 铁制旋启式止回阀
GB/T 1417321993 平板钢闸门 技术条件
GB/T 1518521994 铁制和铜制球阀
GB/T 846421998 水暖用内螺纹连接阀门
JB 30821975 阀门 型号编制方法
JB/T 529921998 液控止回蝶阀
JB/T 792721999 阀门铸钢件外观质量要求
JB/T 792821999 通用阀门 供货要求
JB/T 852721997 金属密封蝶阀
JB/T 852821997 普通型阀门电动装置技术条件
JB/T 853121997 阀门手动装置技术条件
JB/T 869121998 对夹式刀形闸阀
GB/T 1392721992 通用阀门 压力试验
JB/T 529621991 通用阀门 流量系数和流阻系数的试验方法
国外相关标准
ISO 5209 工业用阀门标记
ISO 5996 铁制闸阀
ISO 7259 主要靠扳手操作的地下用铁制闸阀
ISO 5208 工业用阀门——阀门的压力试验
ISO 10631 普通用途的金属蝶阀
BS 5150 一般用途的铸铁楔式单闸板或双闸板闸阀
BS 5151 一般用途的铸铁平行闸板闸阀
BS 5152 一般用途的铸铁截止阀和截止止回阀
BS 5153 一般用途的铸铁止回阀
BS 5154 一般用途的铜合金截止阀、截止2止回阀、止回阀、闸阀
BS 5155 一般用途的铸铁和碳钢蝶阀
BS 5159 一般用途的铸铁和碳钢球阀
BS 5160 一般用途的钢制截止阀、截止2止回阀、升降式止回阀
BS 5163 供水系统用闸阀技术条件
BS 5433 供水用地下闸阀技术要求
BS 5417 一般用工业阀门检验
BS 5418 一般用工业阀门标志
ANSI/ AWWA C500 供水和排水系统闸阀
ANSI/ AWWA C501 铸铁水闸阀
ANSI/ AWWA C509 供水和排水系统弹性阀座闸阀
AWWA A504 橡胶阀座蝶阀
AWWA A507 6～48in. 的球阀
AWWA A608 公称通径为2～24in. 的给水设备用旋启式止回阀
MSS SP270 法兰和螺纹端的铁制闸阀
JISB 2031 灰铸铁阀
JISB 2032 对夹式橡胶阀座蝶阀
JISB 2041 铸铁制10kgf/ cm2 法兰连接的截止阀
JISB 2042 铸铁制10kgf/ cm2 法兰连接的角式截止阀
JISB 2043 铸铁制10kgf/ cm2 法兰连接的暗杆闸阀
JISB 2044 铸铁制10kgf/ cm2 法兰连接的明杆闸阀
JISB 2045 铸铁制10kgf/ cm2 法兰连接的旋启式止回阀
JISB 2051 10kgf/ cm2 可锻铸铁直螺纹连接截止阀
JISB 2051 10kgf/ cm2 可锻铸铁直螺纹连接闸阀
JISB 2051 10kgf/ cm2 可锻铸铁直螺纹连接升降式止回阀
JISB 2062 水管用闸阀
JISB 2064 水管用蝶阀
JISB 2072 铸钢制10kgf/ cm2 法兰连接的角式截止阀
JISB 2073 铸钢制10kgf/ cm2 法兰连接的明杆闸阀
JISB 2074 铸钢制10kgf/ cm2 法兰连接的旋启式止回阀
JISB 2081 铸钢制10kgf/ cm2 法兰连接的截止阀
JISB 2082 铸钢制10kgf/ cm2 法兰连接的角式截止阀
JISB 2083 法兰连接的明杆闸阀
JISB 2084 铸钢制10kgf/ cm2 法兰连接的旋启式止回阀
4、质量要求
各标准对阀门质量提出了相关的要求。①阀门主体材质的化学成分和力学性能符合相关材质标准的要求。②阀门铸件的形状和尺寸的偏差符合图纸的规定。③阀门铸件非加工表面应平整、光滑、无粘砂、无氧化皮、无气孔、无夹砂、无裂纹等缺陷。铸字标志清晰，浇口和冒口清理后应与铸件表面齐平。④阀门的各部分连接应牢固，无松动现象。⑤阀门的压力试验和密封性能试验的结果符合有关试验标准的要求。⑥阀门的操作应在公称压力和指定压差的条件下，启闭操作应无卡阻现象。⑦具有一定的操作次数和使用寿命。⑧具有较大的流通能力（即通过阀门后， 在阀门处的压力损失较小） .
5、检验和试验方法
5.1铸件质量
铸件的形状和尺寸应符合技术图样要求或需方的规定。如图样无尺寸偏差的要求，则应针对材料按JB/ T 2580 、GB/ T 6414 、GB/ T2121 的有关规定。阀门各部位的最小壁厚、结构长度偏差、闸板磨损位移余量不得小于产品相关技术标准或产品图纸的要求。阀门毛坯和阀门成品受压壳体的各处表面，不能有裂纹、冷隔、夹砂和气孔等缺陷，铸件表面的粘砂、浇口、冒口和氧化皮等应清除干净。铸字应清晰。承压壳体应按GB/ T 13927 标准规定的115 倍公称压力进行壳体试验，其结果应是无可见泄漏和无结构损伤。铸件的化学成分和机械性能按GB/ T 12225 、GB/ T 12226 、GB/ T 12227 、GB/T 12229 、GB/ T 12230 的要求。
